Sur beaucoup de chantiers, la pose d&;un portail coulissant bloque pour trois raisons: fondations mal faites, rail pas droit, et motorisation mal câblée. Ce guide vous donne une méthode simple, étape par étape. Vous verrez comment préparer le sol, poser le rail, régler le portail, et brancher la motorisation. La pose d&;un portail coulissant se joue sur 5 points: nivellement, alignement, jeux, ancrages, et sécurité. Suivez la check-list. Vous gagnerez du temps, et vous éviterez les retours. On parle mesures, délais, et astuces de terrain.
Réponse Rapide
La pose d&;un portail coulissant réussit si le seuil est stable et le rail parfaitement droit (tolérance 2 mm sur 3 m). Prévoyez 400 à 500 mm de profondeur de semelle, 300 mm de largeur, et un jeu latéral de 10 à 20 mm. Comptez 1 à 2 jours: 1 jour pour le génie civil, 1 jour pour la pose et la motorisation.
Sommaire
Points Clés
- Le rail doit être droit à ±2 mm sur 3 m. C’est non négociable.
- Semelle: 300 mm de large, 400-500 mm de profondeur, béton 350 kg/m³.
- Jeux utiles: 10-20 mm latéral, 50-70 mm sous le vantail selon rail.
- Pente max sous rail: 1%. Au-delà, prévoyez rattrapage ou crémaillère par sections.
- Câbles en attente avant pose: 230 V en TPC 40 mm, bus accessoires en TPC 25 mm.
Préparer la Pose d&;un Portail Coulissant
Avant tout, vérifiez l’administratif. PLU, limites de propriété, ouverture sur voie, et hauteur autorisée. C’est simple, mais beaucoup oublient. Ensuite, mesurez le passage: largeur claire (ex. 3,50 m) et hauteur souhaitée (ex. 1,60 m). Contrôlez la pente sur 4 m avec une règle et un niveau laser. Idéalement, une pente de 0 à 1% vers l’extérieur. Au-delà, prévoyez une longrine plus haute côté bas.
Matériel de base:
- Béton 350 kg/m³, treillis ST25, aciers HA8/HA10
- Gaine TPC 40 mm (alimentation), TPC 25 mm (accessoires)
- Rail au sol ou crémaillère selon modèle, butée, guide haut
- Scellements chimiques, goujons M10/M12, visserie inox
- Outillage: laser, disqueuse 230 mm, perforateur, niveau, EPI
Astuce chantier: marquez l’axe du rail au cordeau pigmenté. Double-lignez: axe + bord du rail. Ça évite les erreurs quand la poussière s’installe.
Conseil d’organisation: préparez votre devis et planning. Si vous voulez gagner du temps sur l’administratif, des plateformes comme Donizo aident à capter les besoins (voix, texte, photos) et à envoyer un devis propre avec signature électronique.
Pour aller plus loin, proposez un lien interne vers "devis de pose de portail" et un autre vers "planning de chantier simple".
Fondations, Seuil et Rail
Le support fait 80% du résultat. Une semelle continue évite l’affaissement.
- Semelle: 300 mm de large, 400 à 500 mm de profondeur selon gel local. Ferraillage simple (2 HA10 bas/haut), recouvrements 40xØ.
- Seuil béton: sur 4,00 m, visez une flèche max de 2 mm. Vérifiez au laser. Cure 48 h mini avant perçages lourds, 7 jours idéal.
- Drainage: si terrain humide, lit de 50 mm de gravier 10/20 sous la longrine, et évacuation latérale.

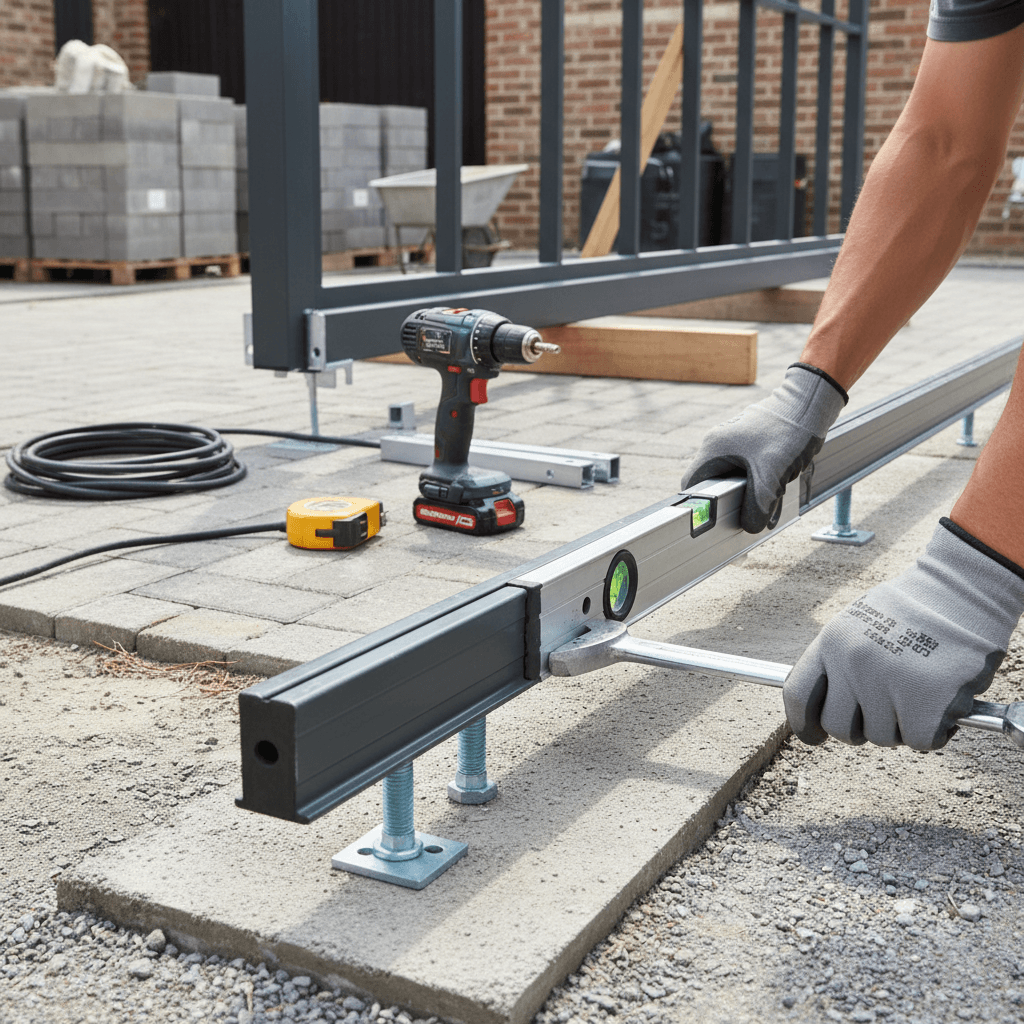

- Pose du rail: alignez au laser. Laissez un dévers nul. Fixez tous les 300 à 500 mm. Serrez au couple, mais gardez de la marge pour micro-ajustement avant blocage final.
Erreurs fréquentes à éviter:
- Visser le rail sur un béton jeune: ça bouge, et le portail bruitera.
- Laisser un joint dilatation sans pontage: le rail casse à la jonction.
- Oublier 20 mm d’échappée pour l’entretien: impossible de sortir le vantail.
Montants, Butées et Réglages
- Pilier/mural: verticalité à ±2 mm sur 2 m. Scellez les platines avec chimique et douilles.
- Guide haut: positionnez à 15-30 mm du haut du vantail. Laissez 3-5 mm de jeu latéral.
- Butée d’ouverture: placez-la à 20-30 mm avant fin de rail.
- Butée de fermeture: réglez pour une compression légère du verrou (sans forcer le cadre).
- Jeux: 10-20 mm latéral, 50-70 mm sous vantail selon profil et rail.
Contrôles: faites 10 allers-retours manuels. Cherchez les points durs. Si ça frotte, retouchez guide haut ou réalignez une fixation de rail.
Motorisation, Câblage et Sécurité
Alimentation et logique:
- 230 V en TPC Ø40 mm jusqu’au moteur (NF C 15-100), disj. 10 A, différentiel 30 mA.
- Bus accessoires (photocellules, contacteur à clé, interphone) en TPC Ø25 mm.
- Hauteur photocellules: 50 à 60 cm du sol, de part et d’autre du passage.
- Feu clignotant visible côté rue. Antenne hors métal si fournie.
Moteur et crémaillère:
- Base moteur parfaitement de niveau. Ancrez avec goujons M10/M12.
- Réglez l’engrènement crémaillère/pignon: jeu papier (≈1 mm). Trop serré = bruit et usure.
- Programmez les fins de course. Testez ouverture/fermeture 5 cycles.
Sécurité d’usage:
- Effort: suivez les limites du fabricant (souvent < 300 N pour résidentiel).
- Arrêt d’urgence par déverrouillage manuel accessible.
- Autotest photocellules obligatoire. Vérifiez l’inversion sur obstacle.
Étapes d’Installation: De A à Z
- Relevé et traçage: axe du rail, niveaux, réservations (30 min).
- Terrassement et coffrage de la longrine (1-2 h).
- Ferraillage et coulage du béton (2-3 h). Cure 48 h mini.
- Pose et alignement du rail, perçages/chevillage (1-2 h).
- Mise en place du vantail, roulettes, guide haut (1-2 h).
- Réglages des butées et jeux (45 min).
- Fixation moteur, pose crémaillère par segments de 1 m (1-2 h).
- Câblage alimentation et accessoires, tests sécurité (1-2 h).
- Finitions: bouchons, caches, scellements propres, silicone si besoin (45 min).
- Nettoyage, essais clients, consignes et remise (30-45 min).
Temps total: 1 jour si seuil existant; 2 jours avec génie civil et cure mini.
Livraison, Finitions et Remise Client
- Vérifications finales: niveau, jeux, arrêts, inversions sur obstacle, clé de déverrouillage.
- Anticorrosion: retouches peinture/zinc, évacuez les copeaux ferreux.
- Entretien: graissage annuel, nettoyage rail, contrôle serrages.
- Dossier: étiquettes de disjoncteur, schéma simple, références moteur, garantie.
Côté administratif, gagnez du temps:
- Créez un devis clair avec photos et plans.
- Faites signer sans RDV grâce à l’e-signature.
- Convertissez en facture dès acceptation.
Des solutions comme Donizo permettent de passer de la prise de notes (voix, texte, photos) à un devis PDF envoyé au client, avec signature électronique et facture en un clic.
Idées de liens internes utiles: "modèles de devis de portail", "gestion des avenants de chantier", "modèles de factures qui font gagner du temps".
Questions Fréquentes
Quelle profondeur pour la fondation du rail ?
En général, visez 400 à 500 mm de profondeur et 300 mm de largeur. Adaptez selon le gel local et la portance du sol. Mettez un ferraillage simple et un béton dosé à 350 kg/m³. L’objectif est zéro tassement sous le rail.
Quel dégagement latéral prévoir pour un portail coulissant ?
Il faut l’ouverture plus le refoulement. Par exemple, pour 3,50 m de passage, prévoyez 3,50 m + 0,50 m de refoulement minimum. Ajoutez la place pour le pilier ou le moteur si situés dans l’axe de refoulement.
Peut-on poser un portail coulissant sur un sol en pente ?
Oui, si la pente est faible (0 à 1%). Au-delà, rehaussez la longrine côté bas ou utilisez un portail autoportant. Vérifiez aussi la crémaillère par segments pour compenser les écarts et gardez un jeu sous vantail de 50 à 70 mm.
Quelle section de câble pour la motorisation ?
Pour un moteur résidentiel standard, du 3G1,5 mm² suffit souvent sur une courte distance. Au-delà de 30 m, passez en 3G2,5 mm². Respectez la NF C 15-100, protégez avec un disjoncteur 10 A et un différentiel 30 mA.
Combien de temps prend la pose d&;un portail coulissant ?
Le plus courant: 1 jour si le seuil est déjà prêt. Comptez 2 jours avec terrassement, coulage, et cure minimale avant fixation du rail. La motorisation et les tests prennent en général 2 à 3 heures.
Conclusion
La pose d&;un portail coulissant se gagne sur le support, l’alignement du rail et des réglages propres. Respectez les jeux, soignez le câblage, testez la sécurité. Pour aller vite côté client, vous pouvez utiliser des outils comme Donizo pour transformer vos notes en devis, faire signer en ligne, puis facturer en un clic. Prochaines actions: 1) tracez et vérifiez vos niveaux; 2) préparez vos gaines avant béton; 3) testez 5 cycles complets avant livraison. Avec cette méthode, vous livrez propre, sans retour.
